Intel的大小核技术根本停不下来！甚至要打造“统一核心”

自Intel 12代酷睿系列推出后，该品牌便始终采用P+E的大小核架构设计，并且在后续的产品迭代中还新增了LPE低功耗小核。

尽管存在不少争议，但显而易见的是，Intel的大小核设计不会止步，还将持续演进与升级。

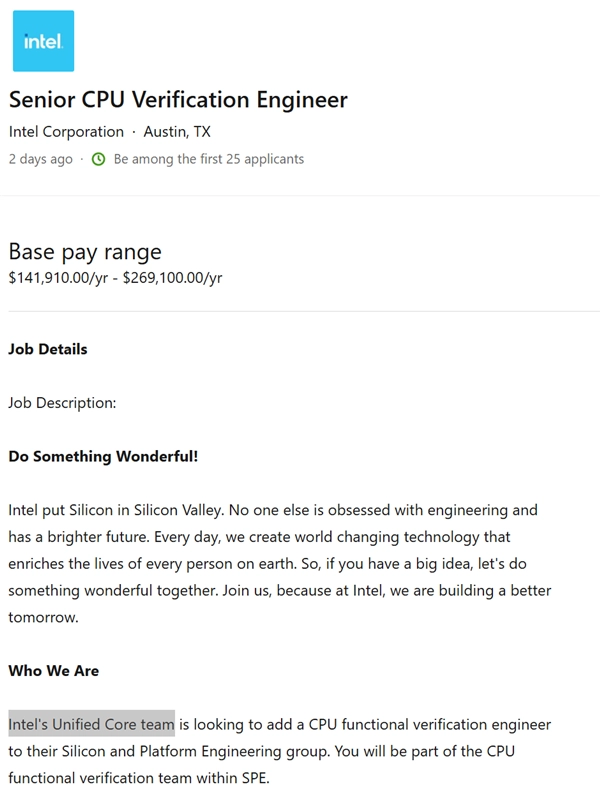

Intel最新公布的一份招聘启事显示，已经组建了所谓的“统一核心设计团队”(Unified Core)，位于美国得州奥斯汀(也是AMD总部之一所在地)。

招聘岗位是高级CPU验证工程师，工作内容是预硅片功能验证，一般是芯片早期设计和验证方面。

统一核心具体代表什么没有明确解释，看字面意思可能是未来会逐渐消弭P、E、LPE不同核心之间的鸿沟，甚至不再需要系统软件和用户进行区分，改为统一管理。

果真如此的话，无疑将是一次真正的革命，尤其是对于游戏本、桌面台式机领域而言，小核也将不再是积累。

这不禁让人联想到GPU的发展历程——过去顶点渲染与像素渲染是彼此独立的流水线，后来转变为统一的着色器渲染模式，这一变革堪称革命性的飞跃。
