AMD官宣：Zen6全球首用2nm制程，Zen7架构正式亮相

AMD重磅披露处理器技术路线图，Zen6全球首发台积电2nm制程，Zen7同步首次官宣，双架构革新引发行业关注。Zen6打破传统8核CCD设计，升级为12核/16核配置，最高可达32核规格，缓存容量大幅提升且兼容AM5插槽。Zen7定位技术飞跃，计划采用先进制程与全新矩阵引擎，强化AI运算能力，核心数量与缓存规模将再迎突破。

AMD官宣：Zen6全球首用2nm制程

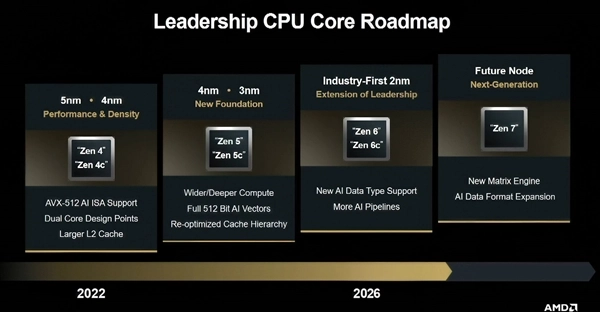

新一届分析师大会上，AMD如约公布了未来CPU架构路线图，透露了Zen6的一些关键消息，第一次公开确认了Zen7。

不过注意，这次路线图对应的产品，其实都是数据中心级EPYC，不涉及消费级锐龙，二者在工艺、技术上有很大不同。

Zen4时代首次划分出了Zen4、Zen4c两种核心(不同于Intel的异构大小核)，分别采用5nm、4nm工艺，首次支持AVX-512指令集，增大了二级缓存。

Zen5、Zen5c分别升级为4nm、3nm，支持完整512位路径的AVX-512，加宽加深了计算引擎，还重新优化了缓存体系的一致性。

接下来就是Zen6、Zen6c两兄弟，全球首次采用2nm先进工艺，但是暂不完全确定两种核心是否均为2nm，不排除Zen63nm、Zen6c2nm的可能性。

Zen6系列的EPYC将支持新的AI数据类型，加入更多的AI流水线，这都在意料之中，详情未公开。

Zen6的发布时间就在明年，当然还是EPYC先行，锐龙大概率要等2027年。

再往后的Zen7，没有透露具体工艺，只是标注“未来节点”(FutureNode)，有可能升级为14A，台积电的工厂即将开工。

Zen7的升级重点还是AI，比如加入新的矩阵引擎，继续拓展AI数据格式。

至于是否继续划分为Zen7、Zen7c，至少这份路线图没有明确。
