crownCAD手机版

crownCAD手机版是国内首个完全基于云端架构开发的三维CAD产品，专为机械制造和产品设计用户打造。它与CrownCAD网页端配合使用，支持在线浏览和协同设计。这款手机应用主要应用于研发设计和协同制造环节。除了具备传统CAD软件的数据转换、零件设计、装配和工程图等功能外，还支持多用户在线协同设计、特征级细颗粒度的版本管理、项目分享以及协同评审等功能，极大地提升了用户的协同设计效率。此外，该软件支持多终端同步，包括电脑、手机、PAD和智慧屏等多种设备，用户可以在任何地点通过任意终端进行产品设计和协同分享。值得一提的是，crownCAD的云上设计是其一大特色，基于先进的云架构，开启了“云端设计，协同分享”的国产三维CAD云时代，为我国工业提供了一款具有革命性、标志性及引领性的工具软件。

软件功能

1、支持撤销和重做。

2、提供强大的CAD图层与布局管理功能。

3、支持三维查看与视角控制。

4、支持图纸内文本查找与定位。

5、支持使用多指触控操作来实现平移、缩放、捕捉和极轴追踪，使得操作既方便又快捷。

6、支持直线、多段线、圆、文字等CAD绘制功能。

7、支持复制、移动、旋转、镜像等CAD编辑功能。

8、支持云线、标注、图片、语音等CAD注释功能。

9、支持线性、半径、角度、坐标等CAD标注功能。

10、支持插入图块，以及修改属性块的属性。

11、提供局部放大功能和“上一步”提示。

crownCAD手机版使用指南

一、项目管理

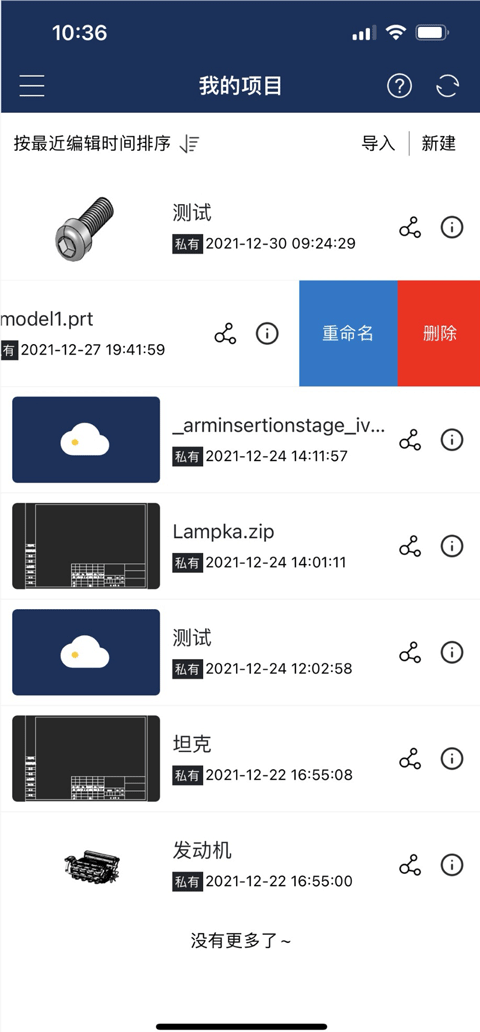

登录账号后，进入项目管理界面，默认为“我的项目”界面，该界面显示自己创建的项目、文件夹，该界面支持的操作有排序、导入、新建、已创建项目的管理等。

1、排序： 按照“创建时间”、“名称排序”、“按类型排序”、“按最近编辑时间”。

2、导入： 点击“导入”，显示当日可用的导入次数，在手机文件中选择支持的模型格式，选择后开始进行导入。支持的模型格式为：IGES、STEP、PTC、NX、CATIA、SolidWorks、ParaSolid、OBJ、STL、IFC、3DM、Revit、PDF、DWG。 （说明：在项目管理界面导入的文档自动创建一个项目，项目中显示导入的文档。）

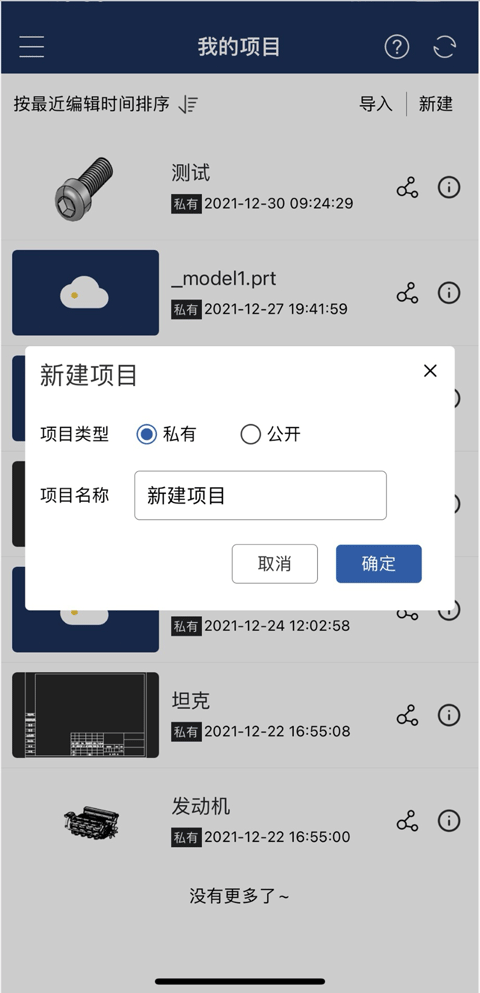

3、新建： 点击“新建”，在手机底部弹出新建菜单，可以选择新建项目或文件夹。 选择新建项目时，可选择项目类型为私有或公开。新建项目时默认自动创建一个空的零件与装配文档。

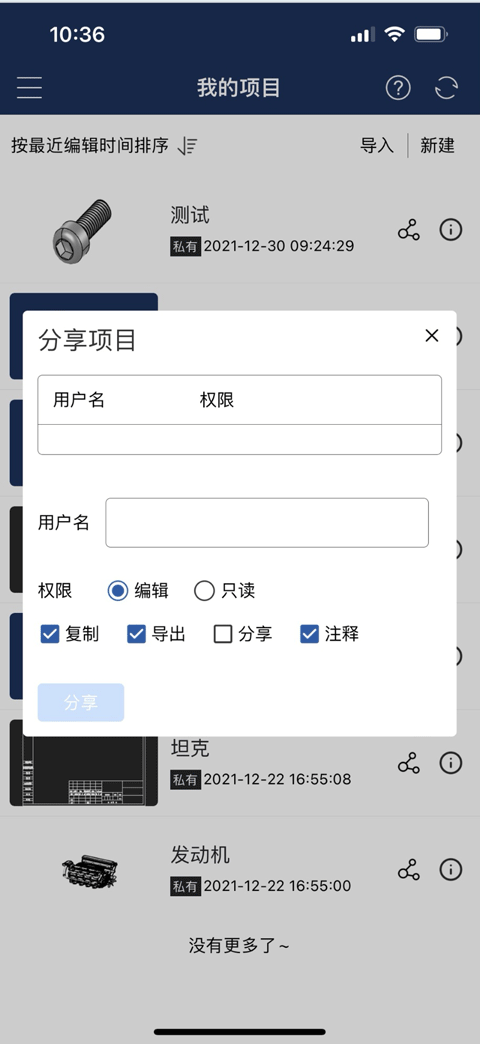

4、分享： 点击“分享”，弹出分享界面，输入被分享者的用户名、权限等即可分享。

5、详情： 点击“详情”，弹出详情面板。详情面板显示项目或文件夹的详细信息，包括项目/文件夹名称、所有者、最近编辑时间、标签、已点赞、副本。

6、右划菜单： 右划菜单提供对项目或文件夹的重命名、删除命令。

7、我的项目：显示自己创建的项目和文件夹。

8、已与我分享：显示被分享的项目。

9、公开项目： 所有用户在CrownCAD中创建的公开项目。

10、扫一扫： 登录CrownCAD网页端时，可用扫码登录。

11、指导教程: 查看CrownCAD web产品的指导教程视频。

12、帮助手册： 查看CrownCAD 的帮助手册。

13、问题反馈：我们非常欢迎您向我们提出应用使用中遇到的问题及建议。

14、设置：绑定账号、关于我们、退出登录、账号注销。

二、文档管理

在项目中，文档管理系统统一管理所有零件、装配件、工程图纸以及文件夹等内容。当用户通过项目管理界面选择某个项目时，首先会被引导至该项目的文档管理页面。

文档管理界面提供导入、排序、显示等命令。

1、导入： 点击“导入”，显示当日可用的导入次数，在手机文件中选择支持的模型格式，选择后开始进行导入。支持的模型格式为：IGES、STEP、PTC、NX、CATIA、SolidWorks、ParaSolid、OBJ、STL、IFC、3DM、Revit、PDF、DWG。 （说明：在文档管理界面导入的文档显示在当前文档中。）

2、排序： 按照“创建时间”、“名称排序”。

3、显示： 可根据文档类型选择显示装配、零件、或全部显示。

三、通用命令

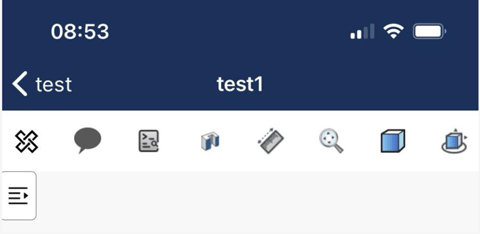

在零件或装配文档中，通用命令是相同的，主要为注释、质量属性、评估、视图、渲染等。

1、协作

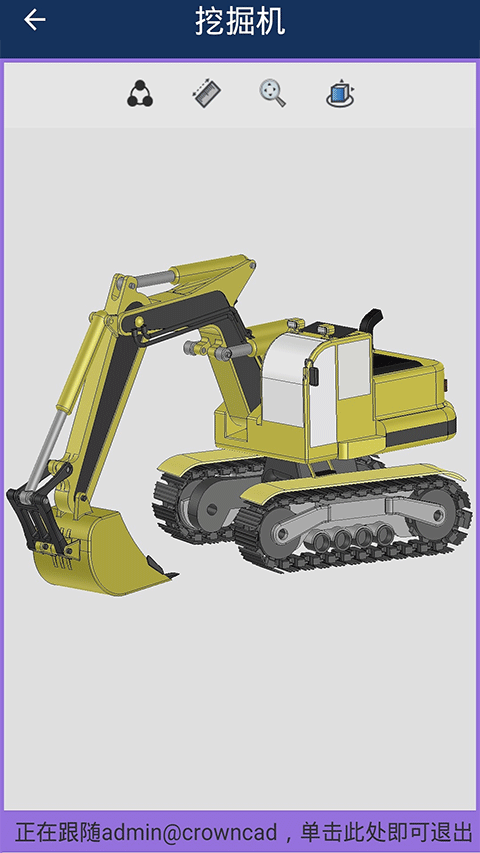

协作：当多人同时打开同一文档时，此命令会显示出来。点击后，可以看到当前正在访问该文档的账号名称，并可以选择是否跟随。

详情可查看共享协作。

2、注释

注释：可对当前文档添加注释或回复，与该项目的所有者或被分享者进行文字沟通。

3、质量属性

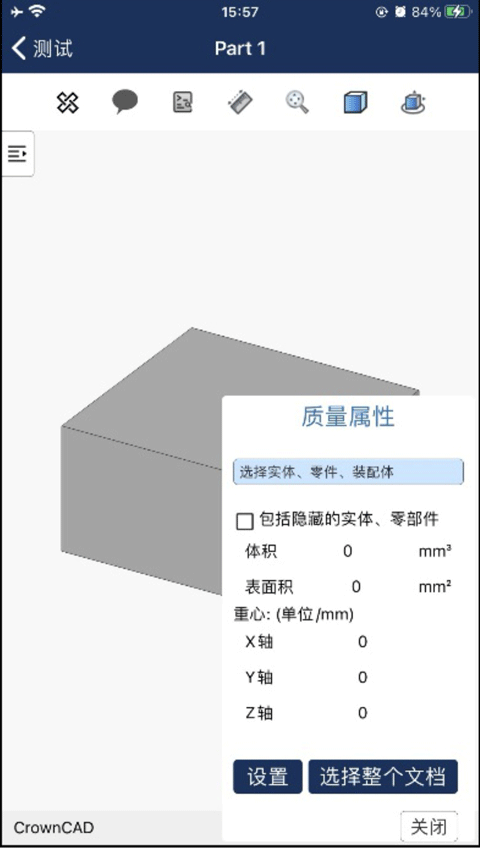

质量属性：计算模型的体积、面积、重心。

打开质量属性对话框，默认计算整个文档的质量属性。包括零件文档、装配文档，如下图所示。

各控件说明：

拾取框：零件文档中支持选择一个或多个实体，装配文档中支持选择一个或多个零件或子装配。

包括隐藏的实体、零部件：勾选后将隐藏的实体计算在内。

体积、表面积、重心：所选实体的体积、表面积、重心，不包括曲面。

设置：可对计算参数的单位、精度、表示方式按需求进行设置。

选择当前文档：计算当前文档中的所有实体、子零部件的质量属性。

四、剖视图

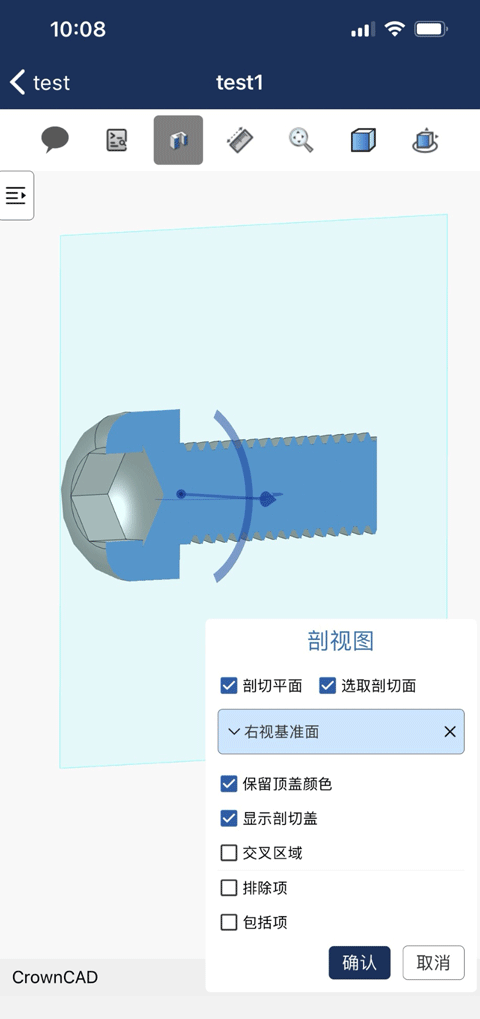

剖视图：开启剖切命令，选择剖切面，显示模型的剖视图。

各控件说明：

选择剖切面：勾选时可选择一个或多个实体面、平面、基准面。不勾选则不可选择剖切面。

保留顶盖颜色：不同的剖切面显示不同的颜色。

显示剖切盖：以指定颜色显示剖面效果。不选择此项可看到模型内部。

交叉区域：由选定基准面或面的交点以及模型的边界框定义分区显示。不选择时则显示剖面视图的平面。

排除项：所选实体将不再进行剖切。

包括项：所选实体将进行剖切。其他实体不进行剖切。

再次点击，退出剖视图。

五、测量

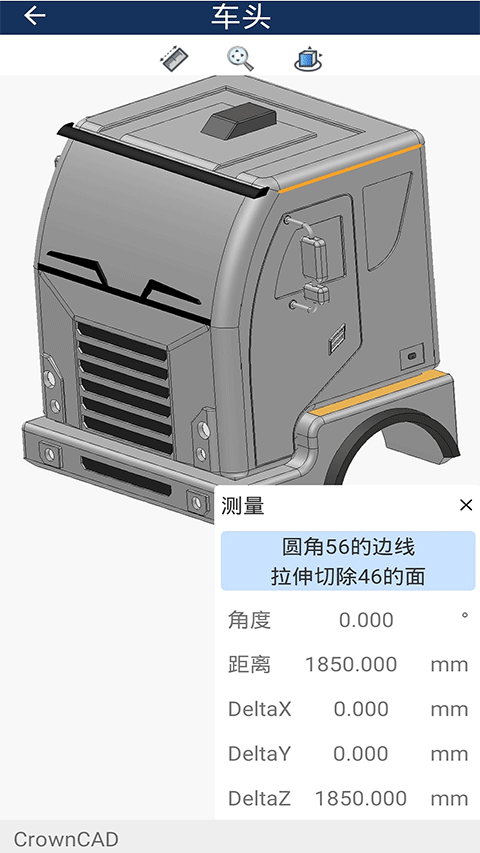

测量实体边线、圆、两元素距离。

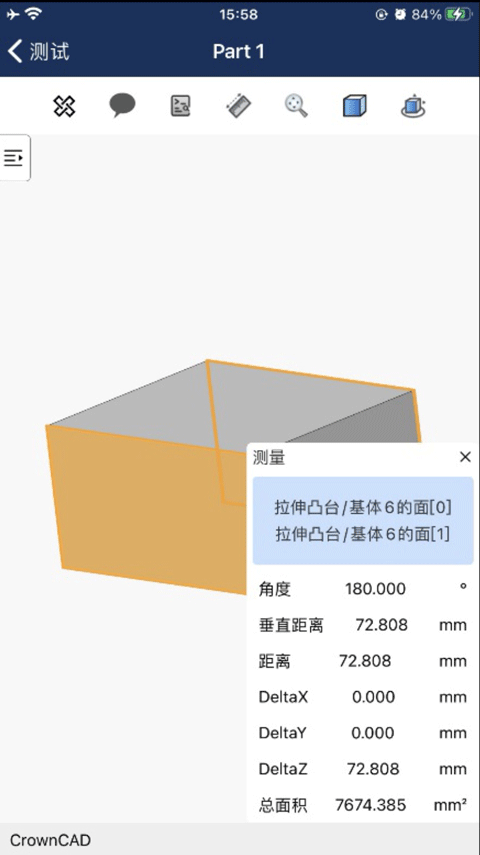

拾取视口中的元素，则在测量面板中显示相应的距离等，显示如下。

1、自适应

调整放大或缩小的视口范围以查看整个模型。

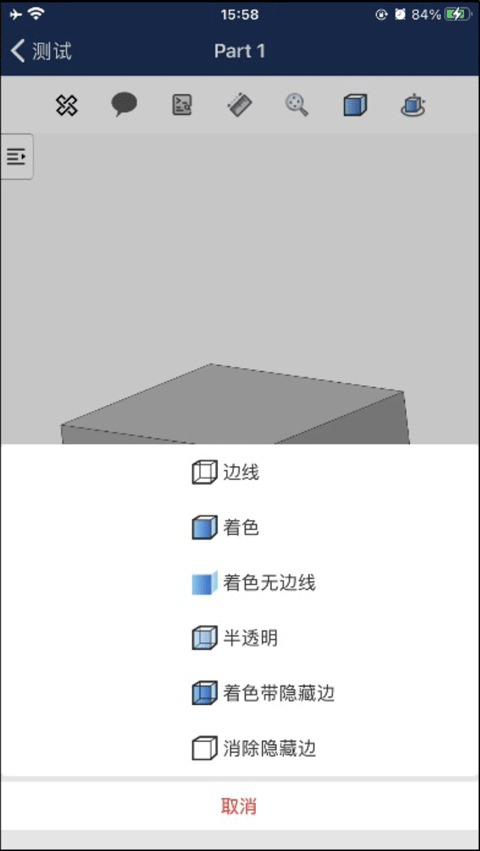

2、渲染模式

设置零部件的渲染样式，显示渲染样式如下图，默认显示为着色。

3、视图方向

可以通过视图方向快捷查找相机视图，快速定位视图方向。

六、零件

在零件界面中，除了通用命令外，还会显示零件的特征面板。

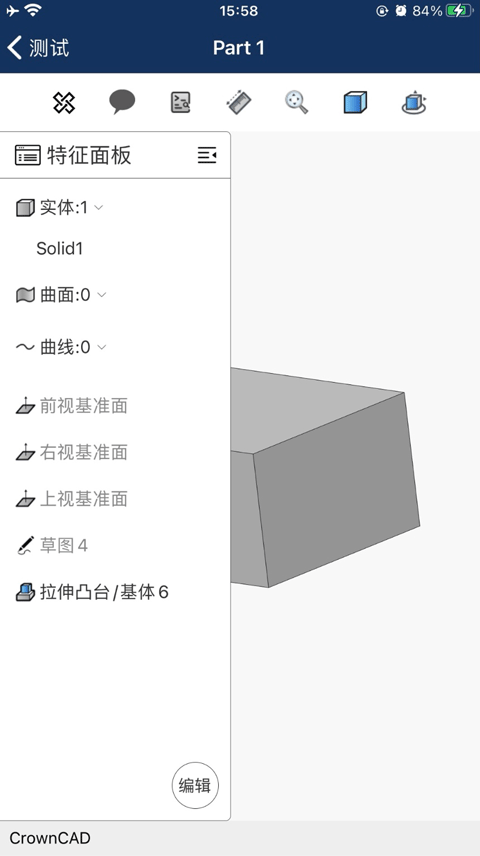

特征面板：显示当前零件的组成、基准面、建模特征，用户可选择特征的显隐。中暂不支持对零件的编辑，若想编辑零件，通过浏览器端实现零件的编辑。

软件优势

1、快速高效：顺畅打开天正建筑和autocad全版本格式dwg二维及三维图纸；

2、精确工具：提供多种测量、标注、捕捉、绘制等专业编辑功能；

3、轻松分享：支持微信、qq、微博等传输功能，图纸交流再无障碍；

4、完整显示：首创浩辰云字体技术准确显示图纸信息，告别乱码困扰；

5、即时反馈：专业技术客服在线答疑快速反馈咨询问题。

6、一键同步：享受免费的浩辰云存储服务，轻松实现手机与电脑间图纸的同步。

更新日志

v5.6.10版本

【优化】UI更新
