高通第六代骁龙8至尊版芯片曝光：采用台积电2nm制程，推出SM8950和SM8975双版本

3月25日消息。近日，高通第六代骁龙8至尊版芯片的详细配置信息被曝光，该芯片将推出SM8950和SM8975两个版本，均采用台积电先进的2nm工艺制造，这意味着安卓阵营正式进入2nm时代。

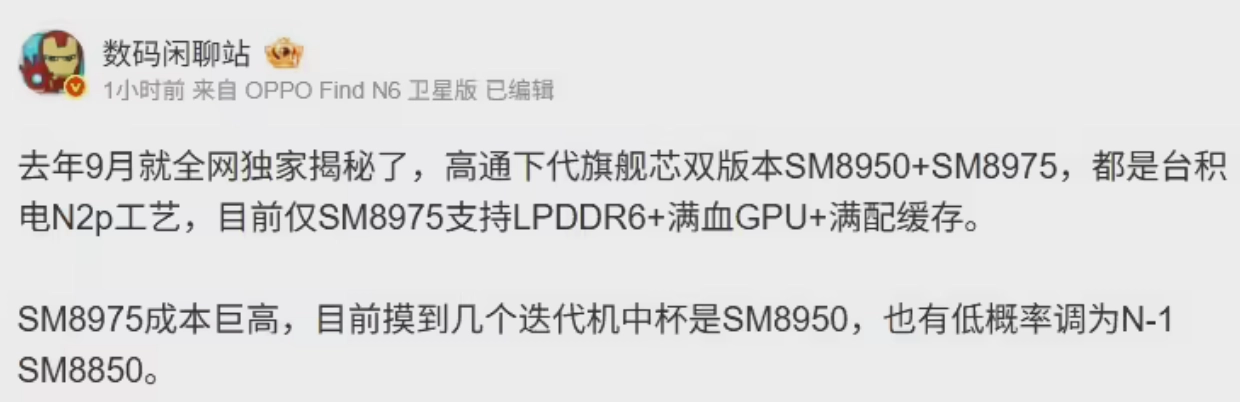

根据知名数码博主@数码闲聊站的消息，高通第六代骁龙8至尊版芯片将首次推出双版本，以此来适配不同市场层级的需求。这两个版本分别是定位标准版的SM8950和作为Pro版的SM8975，它们在性能配置方面有着明显的不同。

SM8950标准版：虽然同样采用台积电2nm工艺，但在GPU规格、缓存容量及内存支持上相对保守。它配备了Adreno 845 GPU，拥有12MB的GMEM缓存，并支持4×16bit LPDDR5X内存，三级缓存（LLC）为6MB。这样的配置足以应对日常应用和主流游戏的需求，同时保持了较高的能效比。

SM8975 Pro版：作为旗舰中的旗舰，SM8975在性能上实现了全面升级。它搭载了更强大的Adreno 850 GPU，GMEM缓存提升至18MB，并支持4×24bit LPDDR6内存或4×16bit LPDDR5X内存，三级缓存也增加至8MB。此外，Pro版还独占了满血版GPU和满配缓存组合，为用户带来极致的性能体验。

高通第六代骁龙8至尊版芯片之所以备受瞩目，很大程度上得益于其采用的台积电2nm工艺。这一先进制程不仅带来了晶体管密度的显著提升，还在性能与能效之间实现了更好的平衡。据官方数据，相比前代3nm工艺，2nm工艺在相同性能下功耗可降低36%，或在同功耗下性能提升18%。这意味着搭载该芯片的智能手机将拥有更长的续航时间和更出色的性能表现。

在CPU架构方面，高通第六代骁龙8至尊版芯片也进行了重大革新。两款芯片均采用了全新的“2+3+3”三簇式设计，即包含2颗超大核、3颗大核和3颗能效核。这种设计取代了当前主流的“1+4+3”架构，使得任务调度更为精细，能够更好地平衡极限性能与日常能效。其中，Pro版的超大核主频更是突破了5GHz，成为目前行业内主频最高的手机芯片之一。

然而，先进制程和顶级配置也带来了高昂的成本。据行业分析，由于台积电2nm晶圆的代工价格高昂，加上新一代LPDDR6内存和UFS 5.0闪存等配套元件的成本增加，高通第六代骁龙8至尊版芯片的采购价格预计将大幅上涨。其中，Pro版芯片的单价更是可能突破300美元大关，成为高通史上最贵的手机SoC之一。

这一成本压力将直接传导至终端产品市场。据预测，搭载该系列芯片的旗舰手机在2026年将面临显著的涨价压力，部分机型价格可能上涨数百元甚至更多。这意味着消费者在购买旗舰手机时需要付出更高的代价，但同时也将享受到更为极致的性能体验。

据多方信源确认，小米18系列将成为高通第六代骁龙8至尊版芯片的全球首发平台。其中，小米18 Ultra和小米18 Pro等高端机型有望搭载Pro版芯片，为用户带来前所未有的性能盛宴。而标准版芯片则可能被应用于小米18等主流旗舰机型中，以满足更广泛用户的需求。

随着高通第六代骁龙8至尊版芯片的曝光及即将发布，智能手机市场即将开启新一轮性能比拼。该芯片既体现了当下手机芯片技术的顶尖水准，也为未来智能手机的发展指明了方向。对消费者来说，这无疑是个值得期待的时刻；对整个行业而言，则是一场围绕技术创新与成本控制的深度变革。
